Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀

质量稳定：实行全过程质量监控，细致入微，全方位检测！

价格合理：内部成本控制，减少了开支，让利于客户！

发货快捷：先进生产流水线，充足的备货，缩短了交货期！

：137-0898-7179

：138-0532-3165

产品介绍

服务承诺

订货流程

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀：手动、法兰连接、明杆平行式刚性单闸板，阀座密封面材料为铬不锈钢+聚四氟乙烯，公称压力 PN16~PN160，阀体材料为碳素钢（Z43F-10C~160）、抗硫化处理碳素钢（KZ43F-10C~160）的带导流孔的平板闸阀。

Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀主要性能参数
型号	PN	工作压力/MPa	适用温度/℃	适用介质
Z43F-10C~160	10~160	1.0~16.0	≤121	水、油品、蒸汽
KZ43F-10C~160	10~160	1.0~16.0	≤121	含硫天然气

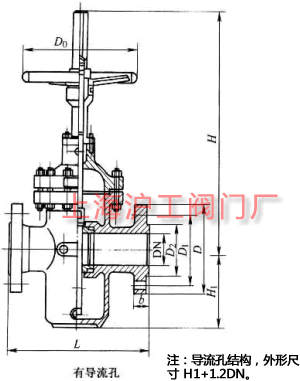

Z43F-10C、KZ43F-10C 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	20	4×Φ18	450	130	250	25
65	190	180	145	120	20	4×Φ18	550	160	300	44
80	203	195	160	135	22	4×Φ18	610	180	300	49
100	229	215	180	155	22	8×Φ18	700	214	300	57
125	254	245	210	185	24	8×Φ18	798	257	350	104
150	267	280	240	210	24	8×Φ23	895	300	350	115
200	292	335	295	265	26	8×Φ23	1130	388	350	154
250	330	390	350	320	28	12×Φ23	1290	475	400	264
300	356	440	400	368	28	12×Φ23	1480	547	450	330
350	381	500	460	428	30	16×Φ23	1600	625	450	506
400	406	565	515	482	32	16×Φ25	1850	712	500	616
450	432	615	565	532	32	20×Φ25	2080	785	500	858
500	457	670	620	585	34	20×Φ25	2300	880	600	1155
600	508	780	725	685	36	20×Φ30	2680	1045	800	1848
700	610	895	840	800	40	24×Φ30	3080	1190	800	2475
800	660	1010	950	905	44	24×Φ34	3491	1360	1000	3498
900	711	1110	1050	1005	46	28×Φ34	3897	1510	1000	4686
1000	811	1220	1180	1115	50	28×Φ34	4317	1715	1200	6094

Z43F-16、KZ43F-16 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	16	4×Φ18	450	130	250	27
65	190	180	145	120	18	4×Φ18	550	160	300	46
80	203	195	160	135	20	8×Φ18	610	180	300	52
100	229	215	180	155	20	8×Φ18	700	214	300	60
125	254	245	210	185	22	8×Φ18	798	257	350	110
150	267	280	240	210	24	8×Φ23	895	300	350	126
200	292	335	295	265	26	12×Φ23	1130	388	350	165
250	330	405	355	320	30	12×Φ25	1480	547	450	385
300	356	460	410	375	30	12×Φ25	1480	547	450	385
350	381	520	470	435	34	16×Φ25	1660	625	450	550
400	406	580	525	485	36	16×Φ25	1850	712	500	671
450	432	640	585	545	40	20×Φ30	2080	785	500	1069
500	457	705	650	608	44	20×Φ34	2300	880	600	1320
600	508	840	770	718	48	20×Φ41	2680	1045	800	2035
700	610	910	840	788	50	24×Φ41	3080	1190	800	3201
800	660	1020	950	898	52	24×Φ41	3491	1360	1000	3960
900	11	1120	1050	998	54	28×Φ41	3897	1510	1000	5445
1000	811	1255	1170	1110	56	28×Φ48	4317	1715	1200	6776

Z43F-25、KZ43F-25 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	178	160	125	100	20	4×Φ18	450	130	250	27
65	190	180	145	120	22	8×Φ18	550	160	300	49
80	203	195	160	135	22	8×Φ18	610	180	300	55
100	229	230	190	160	24	8×Φ23	700	214	300	66
125	254	270	220	188	28	8×Φ25	798	257	350	121
150	267	300	250	218	30	8×Φ25	895	300	350	121
200	292	360	310	278	34	12×Φ25	1130	390	350	181
250	330	425	370	332	36	12×Φ30	1290	480	400	310
300	336	485	430	390	40	16×Φ30	1480	550	450	410
350	381	550	490	448	44	16×Φ34	1660	625	450	580
400	406	610	550	505	48	16×Φ34	1850	710	500	700
450	432	660	600	550	50	20×Φ34	2080	785	500	110
500	457	730	660	610	52	20×Φ41	2300	880	600	1410
600	508	840	770	718	56	20×Φ41	2680	1050	800	2120
700	610	955	875	815	60	24×Φ48	3080	1190	800	3310
800	660	1070	990	930	64	24×Φ48	3491	1360	1000	4200
900	711	1180	1090	1025	66	28×Φ54	3897	1510	1000	5630
1000	811	1305	1210	1140	68	28×Φ58	4317	1720	1200	7040

Z43F-40、KZ43F-40 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	216	160	125	100	20	4×Φ18	458	130	250	42
65	241	180	145	120	22	8×Φ18	555	150	300	62
80	283	195	160	135	22	8×Φ18	615	180	300	75
100	305	230	190	160	24	8×Φ23	710	214	300	82
125	381	270	220	188	28	8×Φ25	800	257	350	146
150	403	300	250	218	30	8×Φ25	796	300	350	181
200	419	375	320	282	38	12×Φ30	1135	388	350	346
250	457	445	385	345	42	12×Φ34	1401	475	400	451
300	502	510	450	408	46	16×Φ34	1580	547	450	682

Z43F-63、KZ43F-63 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	250	175	135	105	26	4×Φ23	460	158	300	60
65	280	200	160	130	28	8×Φ23	555	190	300	79
80	310	210	170	140	30	8×Φ23	625	225	350	93
100	350	250	200	168	32	8×Φ25	720	255	350	108
125	400	295	240	202	36	8×Φ30	806	275	400	180
150	450	340	280	240	38	8×Φ34	910	330	400	225
200	550	405	345	300	44	12×Φ34	1145	410	500	385
250	650	470	400	352	48	12×Φ41	1411	490	500	539
300	750	530	460	412	54	16×Φ41	1590	570	600	836

Z43F-100、KZ43F-100 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	250	195	145	112	28	4×Φ25	468	158	300	65
65	280	220	170	138	32	8×Φ25	565	190	300	93
80	310	230	180	148	34	8×Φ25	625	225	350	108
100	350	265	210	172	38	8×Φ30	720	255	350	134
125	400	310	250	210	42	8×Φ34	806	275	400	203
150	450	350	290	250	46	12×Φ34	910	330	400	317
200	550	430	360	312	54	12×Φ41	1145	410	500	545
250	650	500	430	382	60	12×Φ41	1411	490	500	627
300	750	585	500	442	70	16×Φ48	1590	570	600	869

Z43F-160、KZ43F-160 型法兰连接单闸板平板闸阀主要外形及结构尺寸（mm）
DN	L	D	D₁	D₂	b	z×Φd	H	H₁	D₀	重量/kg
50	300	215	165	132	36	8×Φ25	473	158	300	90
65	340	245	190	152	44	8×Φ30	570	190	300	125
80	380	260	205	168	46	8×Φ30	630	225	350	170
100	472	300	240	200	48	8×Φ34	725	255	350	220
125	500	355	285	238	60	8×Φ41	810	275	400	375
150	550	390	318	270	66	12×Φ41	915	330	400	650
200	630	480	400	345	78	12×Φ48	1150	410	500	840
250	775	580	485	425	88	12×Φ54	1416	490	500	1120
300	900	665	570	510	100	16×Φ54	1595	570	600	1390

声明：本文中所有文字、数据、图片均只适用于参考，Z43F、KZ43F 型 PN10~PN160 法兰连接单闸板平板闸阀性能参数、结构尺寸参数、价格等详情，请联系w66最给力老牌，电话：137-0898-7179。
